一、產品概 述

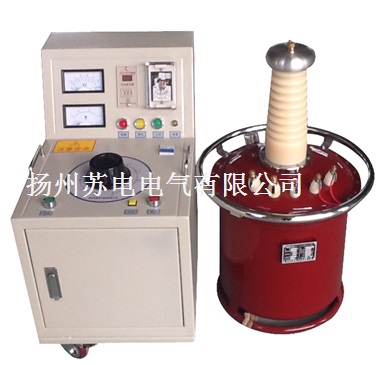

SDSB(Q)-10KVA/100KV氣體試驗變壓器是電能相關設備檢測及預防性試驗的必要設備。隨著我國電力工業的塊速發展,對試驗變壓器容量和電壓等級的要求也越來越大、越高,而傳統的油浸式試驗變壓器,無論在體積、重量還是性能上都越來越難以能滿足經常移動的現場工作的要求。
氣體試驗變壓器是引進新型絕緣介質六氟化硫氣體材料,采用全新生產工藝加工制作的新一代試驗變壓器。由于六氟化硫氣體優良的絕緣、滅弧以及不燃性,使得SDSB(Q)系列試驗變壓器的可靠性、安全性和現場實用性能大幅提高。
氣體試驗變壓器 是我公司(廠)于1992年與武高所技術合作,研制、生產推出的充氣式輕型試驗變壓器的一個系列產品。該系列產品與傳統的油浸式輕型試驗變壓器相比,重量上減輕了30%-60%(視輸出電壓和容量等級而定),而且無油污染。單臺試驗變壓器的電壓等級可達300KV,串級最高可達500 KV輸出電壓。
特別適用于試驗現場工作和頻繁變換工作場地的工作條件下使用。
三、產品結構
1、SDSB系列產品 采用優質冷軋30Q-130取向硅鋼片,疊成多級圓柱框形鐵芯;高壓塔式線圈是在特制的高強度絕緣筒上用QZ型導線直接連續繞制而成;外殼是無縫焊制鋼瓶,尺寸適形,美觀大方;內充新型絕緣介質SF6氣體。
2、SDSB(JZ)產品(交直流) 與SD產品的不同在于高壓套管內高壓整流硅堆與短路桿的巧妙配合,插入和抽出可變換變壓器是工頻高壓交流輸出還是高壓直流輸出。
3、SDSB(C)產品 與SDSB(Q)產品的不同在于套管內結構。
4、SDSB(W)產品 是在普通變壓器的基礎上,加上特殊的電氣結構及精細的制作工藝,使得此類變壓器局放量很小(≤5PC),有利于用局放儀在高電壓狀態下判別其它被試品(如GIS、CVT、電纜附件、主變等)的局放量。
SDSB系列產品的設計構思、材質選擇以及工藝流程等都是全新的,其體積小、重量輕、外形美,各項技術指標達到<<JB3570-98>>標準要求。
四、產品主要技術指標及參數
1、變壓器類
空載電流3~8% 阻抗電壓3~8%
2、SDKZ-系列規格及運行時間
五、工作原理
外部電源接入控制臺(箱),控制臺(箱)設有過流自動脫扣,以及防止突發加壓的零位連鎖裝置,經自耦調壓器調節電壓后輸入變壓器初級繞組。根據電磁感應原理,在變壓器次級(高壓)繞組按其與初級繞組匝數之比,可獲得同等倍數的電壓幅值-----工頻高壓;此工頻高壓如果經高壓硅堆整流及穩壓電容器濾波可取得直流高壓,其幅值是工頻高壓有效值的1.4倍。
六、產品工作環境要求
該氣體試驗變壓器在額定使用條件下,應滿足下列工作環境要求:
1、周圍環境溫度:-30℃~+40℃
2、空氣最大相對溫度:在作業環境溫度為25℃條件下,其相對濕度不得超過85%。
3、作業地點應選擇確保沒有能嚴重影響變壓器絕緣的氣體、蒸氣以及化學性積塵、污垢和其它爆炸性介質存在的場所。
4、試驗操作時,應確保變壓器輸入、輸出電壓是逐步升高與降低,并且應在輸出端串入足夠的保護電阻。切忌在高壓狀態下斷、合設備。
5、允許運行時間:在額定容量和額定電壓下,連續運行不得超過5Min,每次工作時間間隔為工作時間的5倍,以保證變壓器的充分散熱;在額定電壓和額定電流的50%工況條件下,允許連續運行1Hrs。
不同的規格可根據用戶的需求定制!
